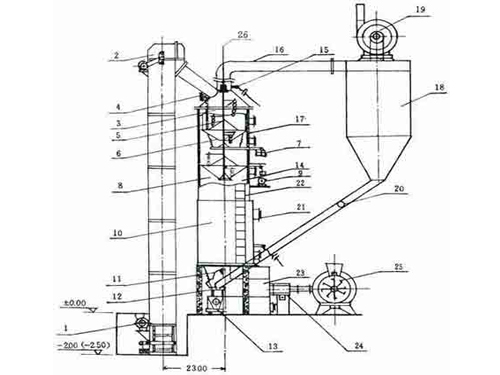

烘干爐用磨煤噴粉機屬于一種節能設備，燃煤從上方斗口進入后，經過生料磨機系統對煤料進行出料，烘干爐磨煤機的內部結構包含烘干筒、噴煤管、機腳架、擋火墻、電動機、預熱室、燃燒室、三角帶和磨煤噴粉機。

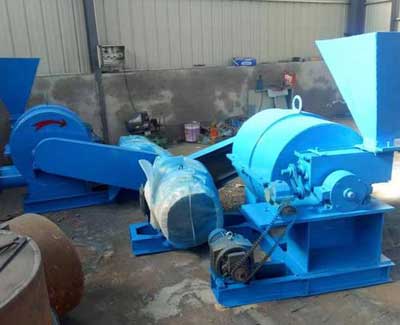

烘干爐用磨煤噴粉機又名烘干爐磨煤機，是一種新型的燃煤設備，主要組成部分有電機、鍋爐下端設的鏈條爐排、中下部為燃燒室、上部有水罐、在鍋爐電機的外部設有連接于鍋爐的燃煤機、燃煤機由噴逆管道連通鍋爐的燃燒室、燃燒室中設有若干擋火墻。本磨煤噴粉機的使用原理是燃煤機將煤塊粉碎并通過噴逆管道吹到燃燒室中，煤粉打在頭道擋火墻上并反彈回來，底火將煤粉加熱并引燃。

引燃后的煤粉依次翻越到下一燃燒室，本實用新型由擋火墻設置了多個燃燒室，使得粉煤容易引燃，并且燃燒充分。

烘干爐用磨煤噴粉機可通過生料打磨后的出料口使煤粉在懸浮燃燒室里得到充分的燃燒，比傳統的鼓風機設計的噴煤機還要節約煤資源。
